Инструкция по замене плунжерных уплотнений окрасочного насоса ASpro-2100
в данной инструкции Вы наглядно (по фотографиям) сможете провести сервис окрасочного аппарат по замене уплотнительных колец в поршневой системе окрасочного аппарата.
ПОЛЕЗНЫЕ советы про окраску
Инструкция по замене плунжерных уплотнений для насоса окрасочного аппарата ASpro 2100.

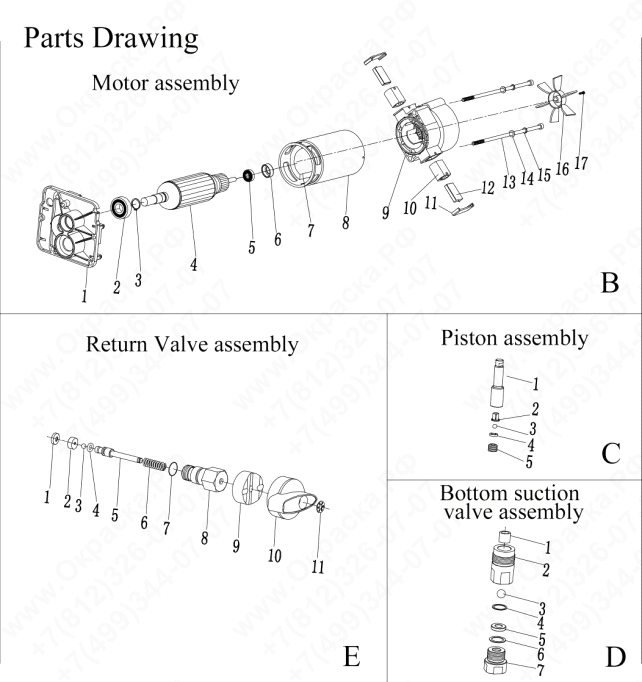

Схема сборки поршенвого насоса для окраски ASpro-2100.
![Схема сборки поршенвого насоса для окраски ASpro-2100.]( "Схема сборки поршенвого насоса для окраски ASpro-2100.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "сервис и ремонт окрасочных аппаратов для безвоздушного распыления")
И так, давайте пошагово, глядя на схему выше осуществим своими руками замену уплотнительных колец в поршневом насосе. Для этого необходимо отключить от электрической сети окрасочный аппарат. Отсоединить заборный патрубок от входного клапана (44) и демонтировать его.
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "сервис и ремонт окрасочных аппаратов для безвоздушного распыления")

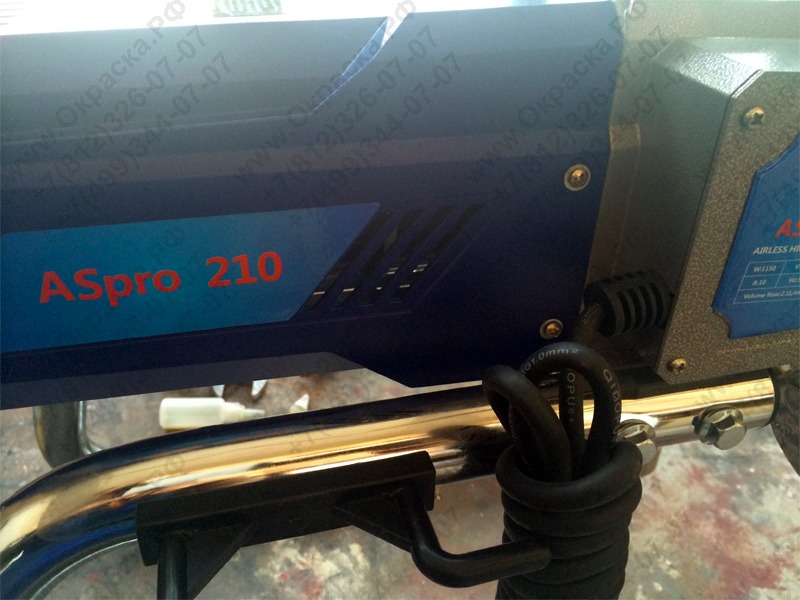

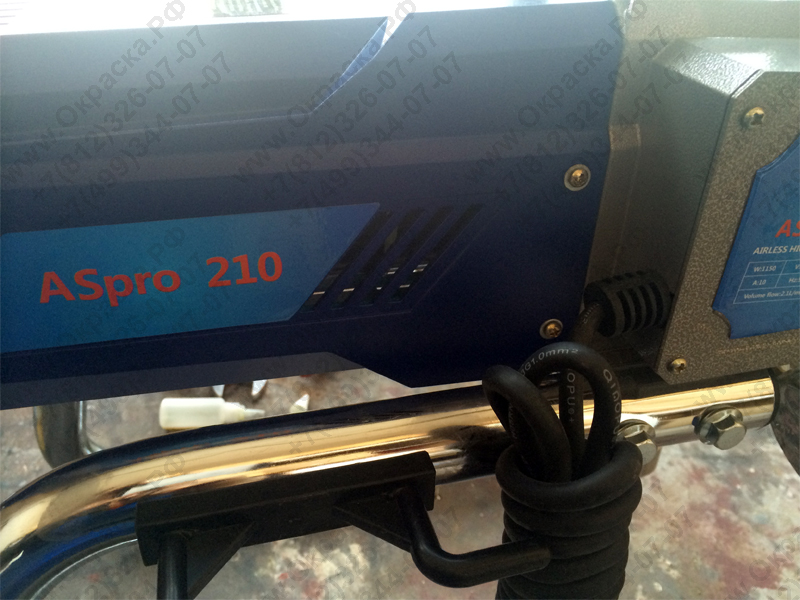

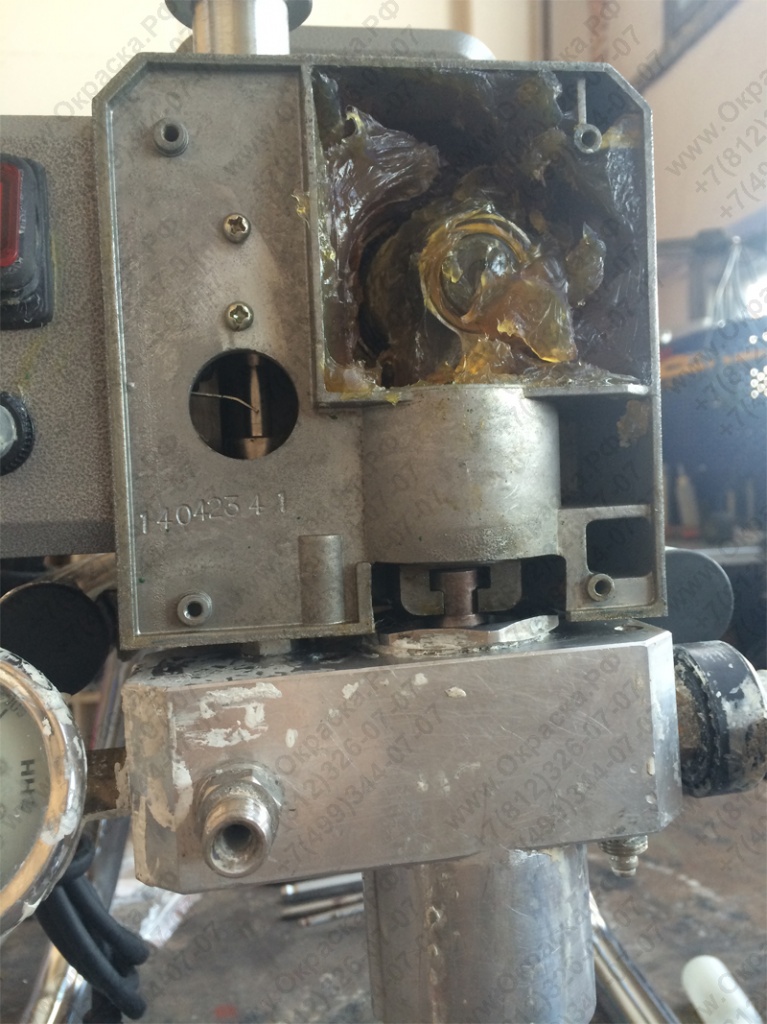

снять крышку (17)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "крышка окрасочного аппарата")

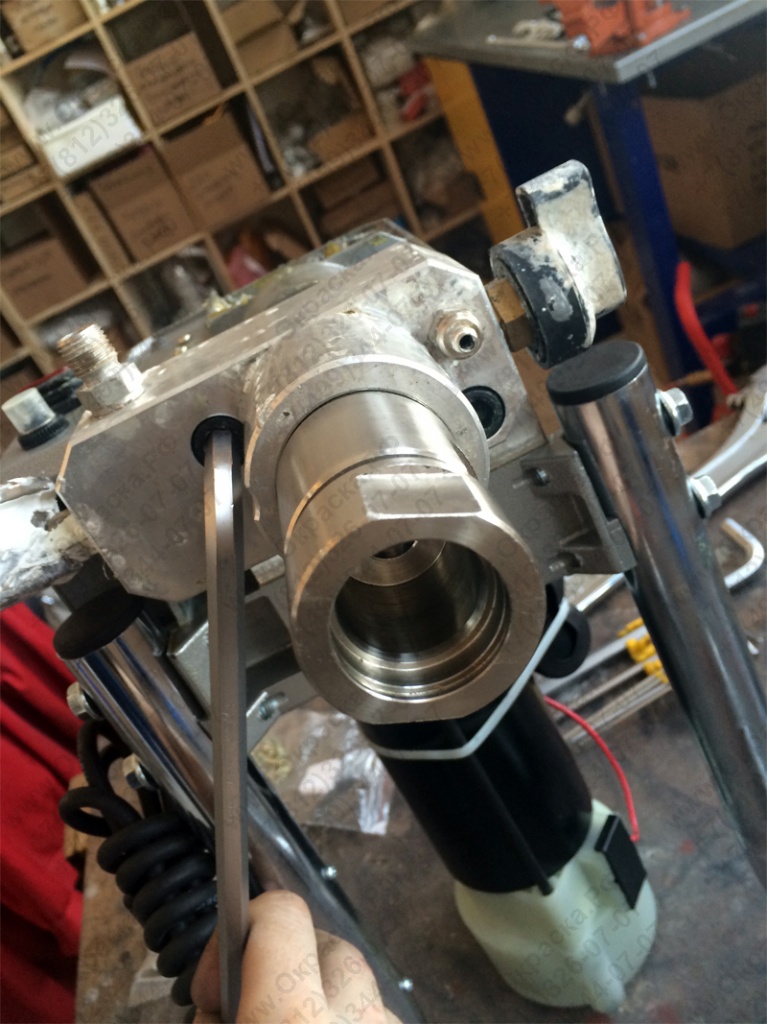

Открутить винты (45) для демонтажа блока (37)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Открутить винты (45) для демонтажа блока (37) насоса")

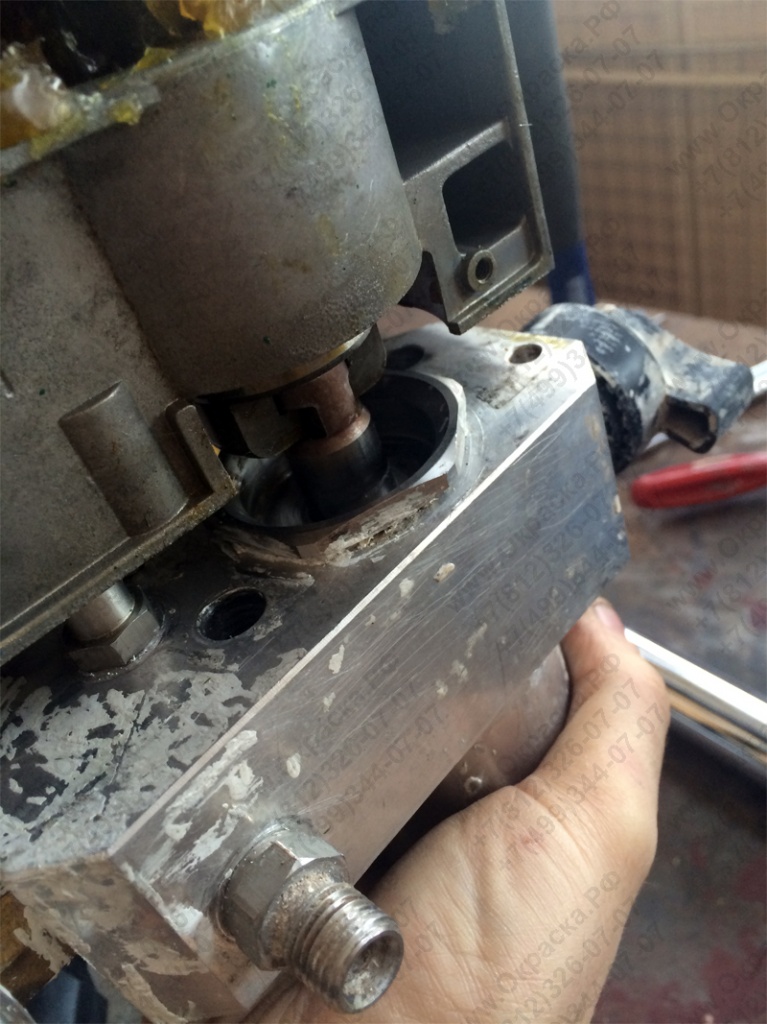

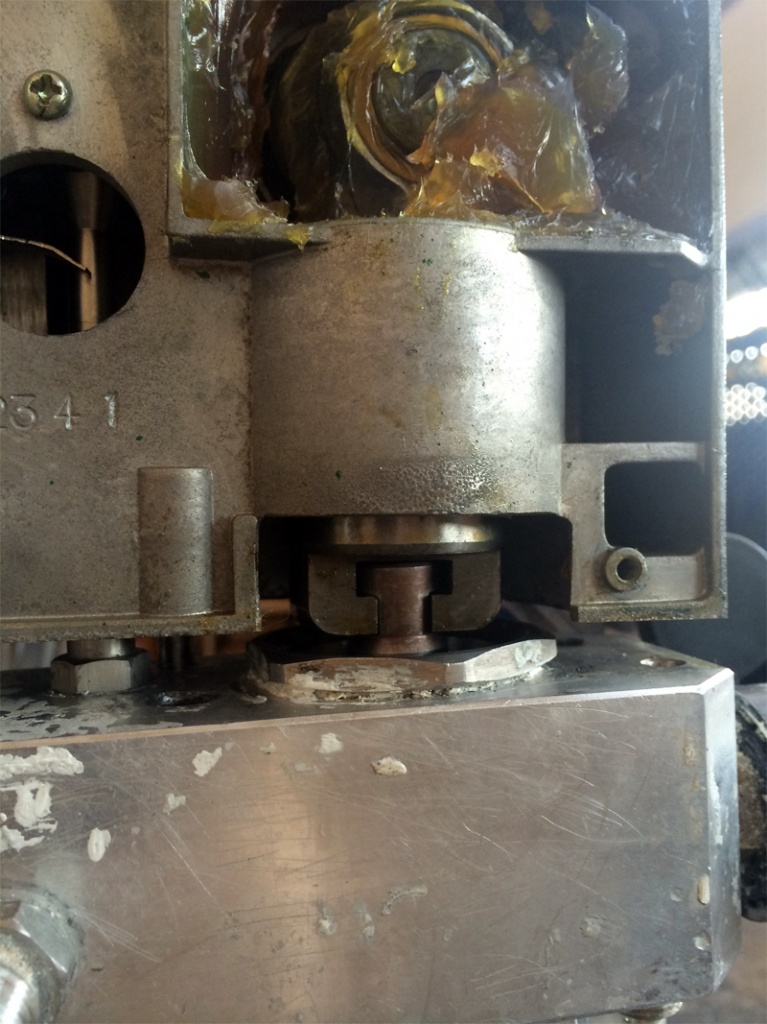

Опустить блок 37 на расстояние, позволяющее сдвинуть блок в сборе с поршнем (36) на себя. Посадочные штифты (13) не должны препятствовать смещению. Для перемещения блока в сборе (38) с плунжером(36) вниз, можно вращать крыльчатку (В16), плунжер, приводимый в действие шатуном (31), что переместит блок (38) в необходимое для демонтажа положение.
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Опустить блок 37 на расстояние, позволяющее сдвинуть блок в сборе с поршнем (36) на себя. Посадочные штифты (13) не должны препятствовать смещению. Для перемещения блока в сборе (38) с плунжером(36) вниз, можно вращать крыльчатку (В16), плунжер, приводимый в действие шатуном (31) переместит блок (38) в необходимое для демонтажа положение.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Опустить блок 37 на расстояние, позволяющее сдвинуть блок в сборе с поршнем (36) на себя. Посадочные штифты (13) не должны препятствовать смещению. Для перемещения блока в сборе (38) с плунжером(36) вниз, можно вращать крыльчатку (В16), плунжер, приводимый в действие шатуном (31) переместит блок (38) в необходимое для демонтажа положение.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Опустить блок 37 на расстояние, позволяющее сдвинуть блок в сборе с поршнем (36) на себя. Посадочные штифты (13) не должны препятствовать смещению. Для перемещения блока в сборе (38) с плунжером(36) вниз, можно вращать крыльчатку (В16), плунжер, приводимый в действие шатуном (31) переместит блок (38) в необходимое для демонтажа положение.")

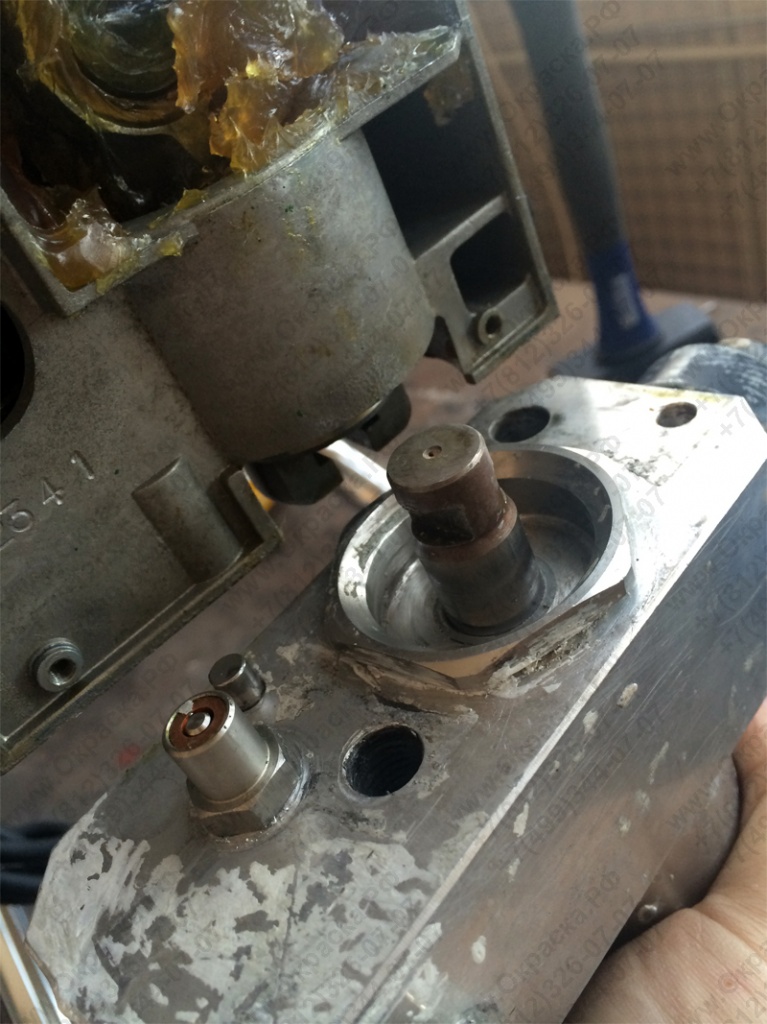

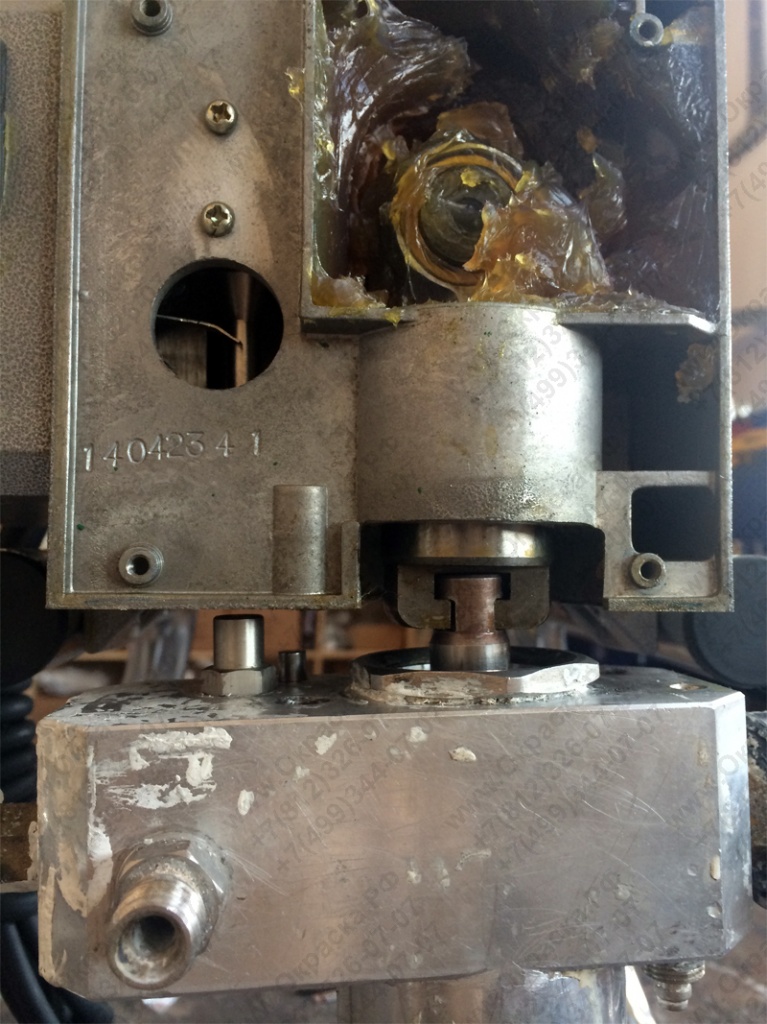

Потянуть блок в сборе на себя, «Т» образный хвостовик плунжера(36) должен выйти из обоймы шатуна (31)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Потянуть блок в сборе на себя, «Т» образный хвостовик плунжера(36) должен выйти из обоймы шатуна (31)")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Потянуть блок в сборе на себя, «Т» образный хвостовик плунжера(36) должен выйти из обоймы шатуна (31)")

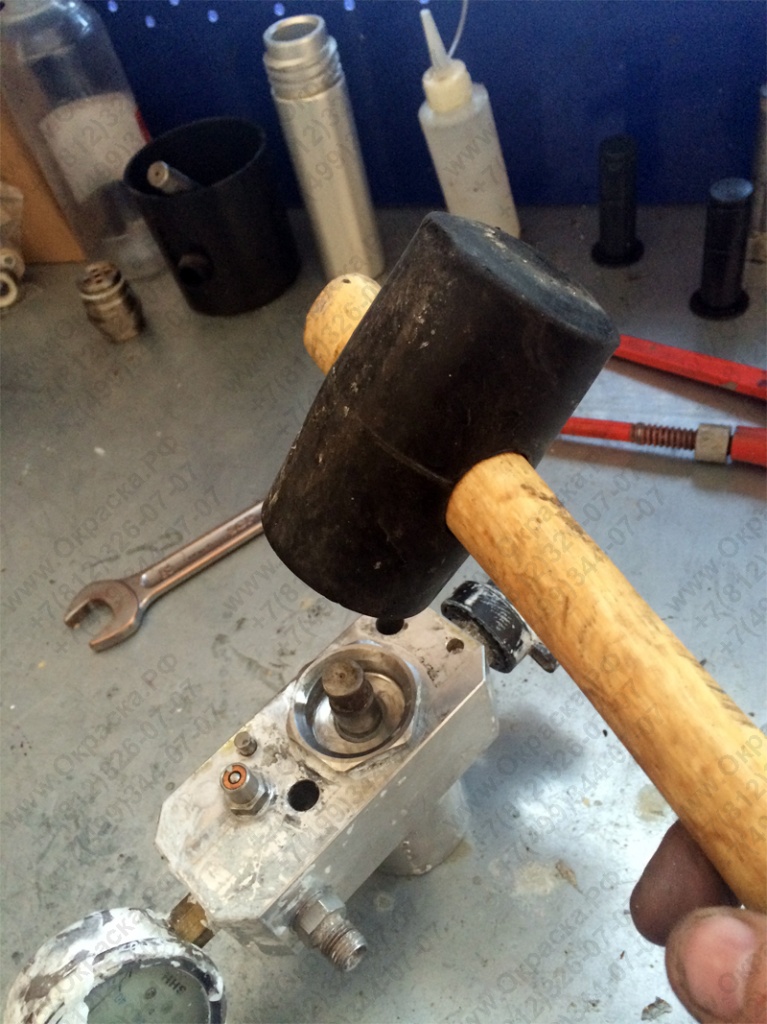

Демонтируйте плунжер. Для этого можно воспользоваться киянкой. Аккуратно бейте плунжер по «Т»-образному хвостовику. Плунжер выйдет из блока (старайтесь не повредить поршень).
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Демонтируйте плунжер. Для этого можно воспользоваться киянкой. Аккуратно бейте плунжер по «Т» -образному хвостовику. Плунжер выйдет из блока (старайтесь не повредить поршень).")
![0.jpg]( "Демонтируйте плунжер. Для этого можно воспользоваться киянкой. Аккуратно бейте плунжер по «Т» -образному хвостовику. Плунжер выйдет из блока (старайтесь не повредить поршень).")

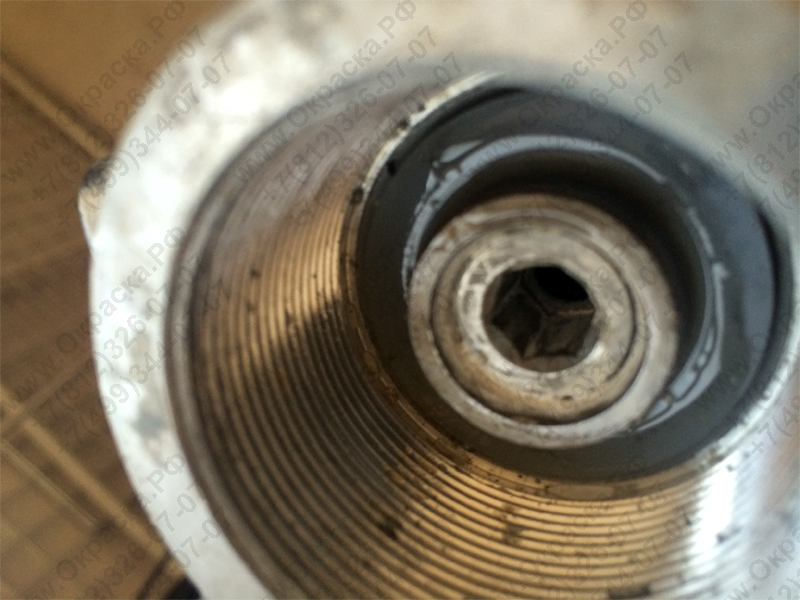

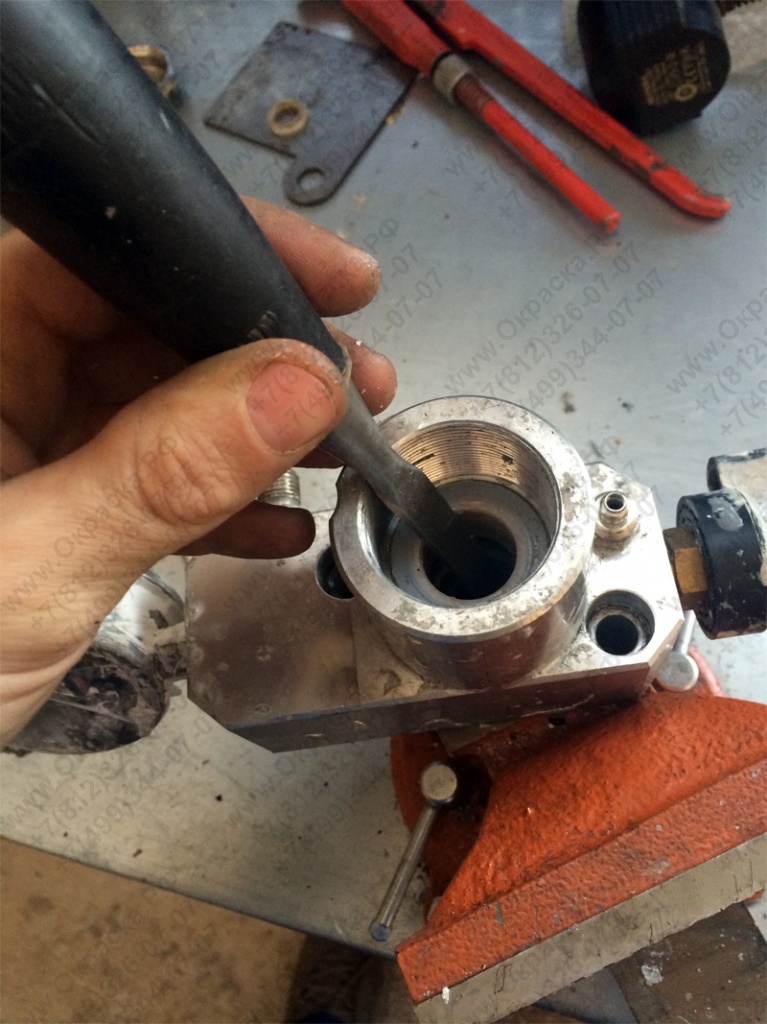

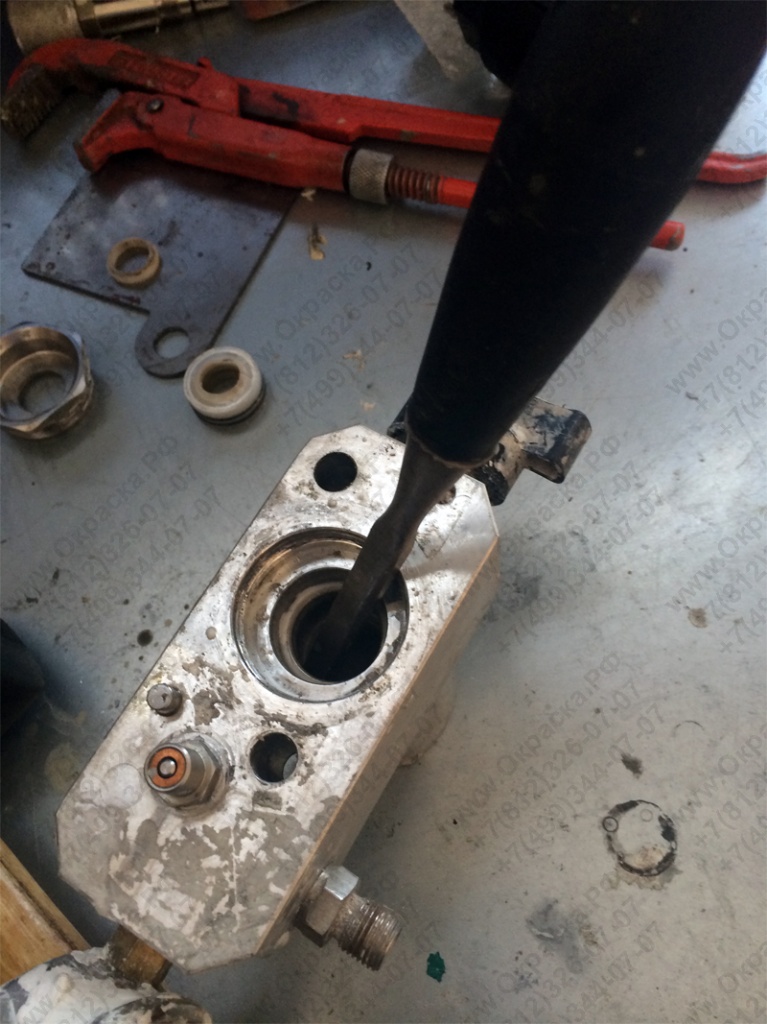

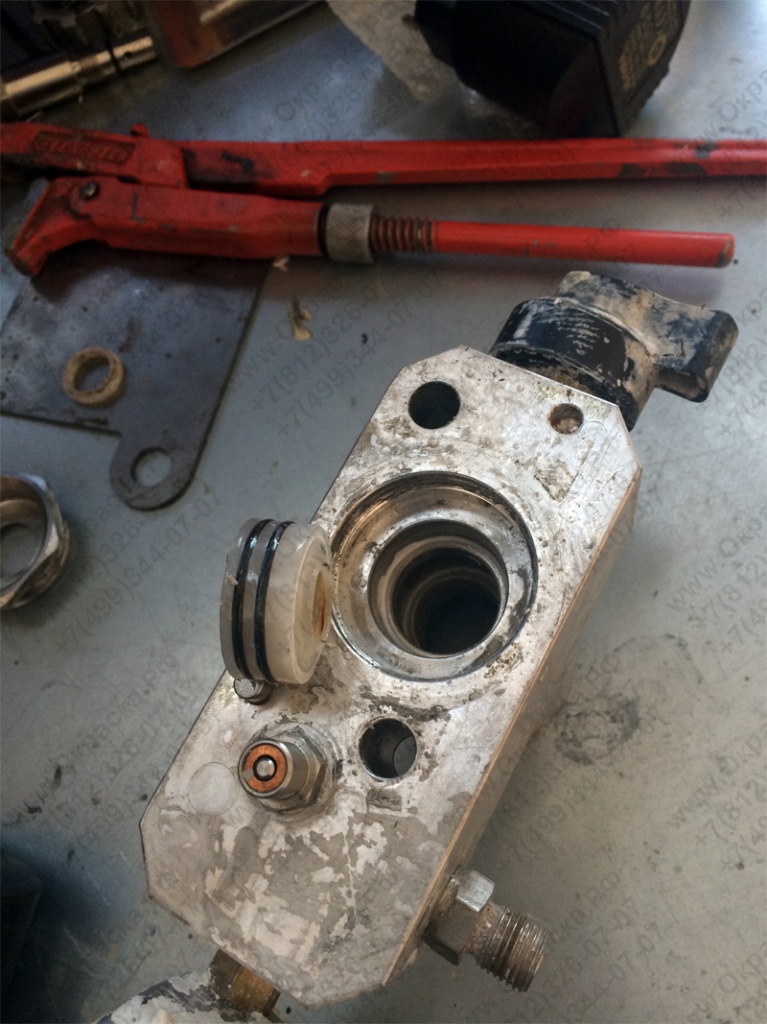

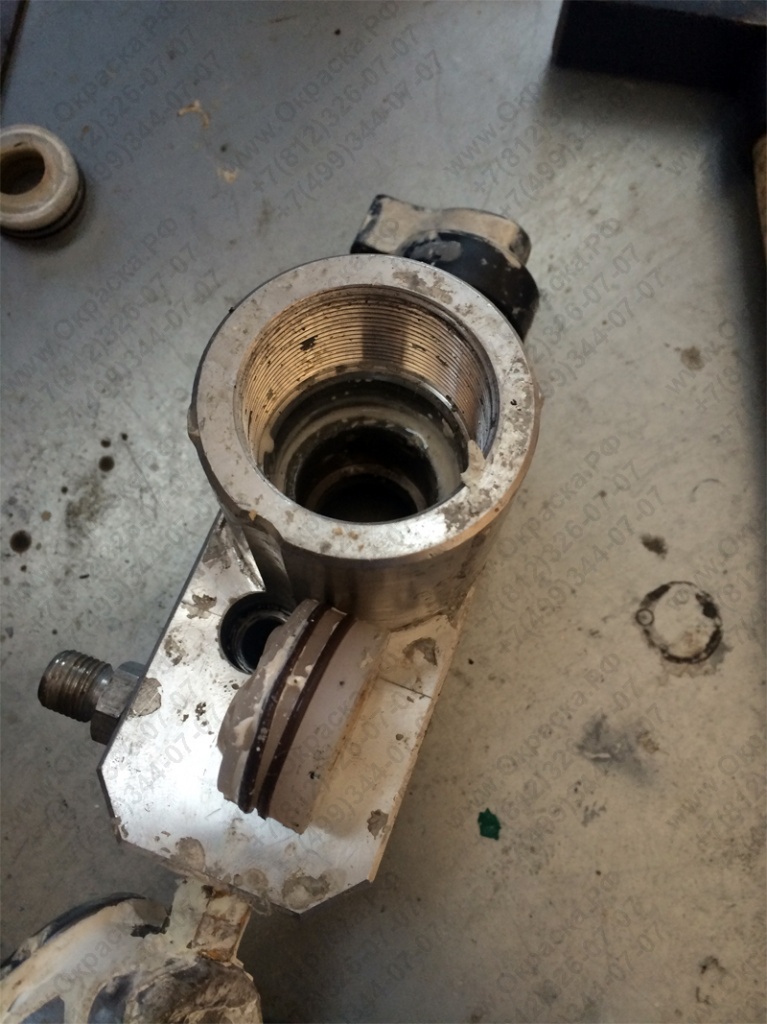

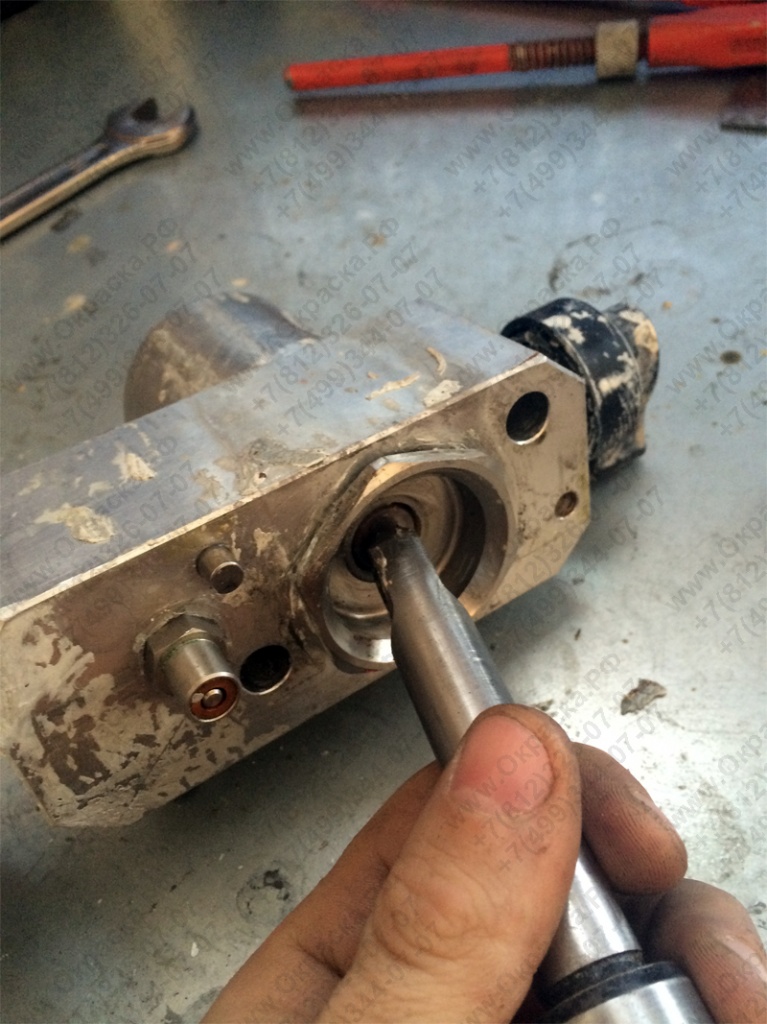

Открутите заливную гайку (32) и выньте уплотнение (33). Выньте уплотнения (43), (34) используя отвертку с длинным жалом. Не используйте эти уплотнения вторично.
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Открутите заливную гайку (32) и выньте уплотнение (33). Выньте уплотнения (43), (34) используя отвертку с длинным жалом. Не используйте эти уплотнения вторично.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Открутите заливную гайку (32) и выньте уплотнение (33). Выньте уплотнения (43), (34) используя отвертку с длинным жалом. Не используйте эти уплотнения вторично.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Открутите заливную гайку (32) и выньте уплотнение (33). Выньте уплотнения (43), (34) используя отвертку с длинным жалом. Не используйте эти уплотнения вторично.")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Открутите заливную гайку (32) и выньте уплотнение (33). Выньте уплотнения (43), (34) используя отвертку с длинным жалом. Не используйте эти уплотнения вторично.")

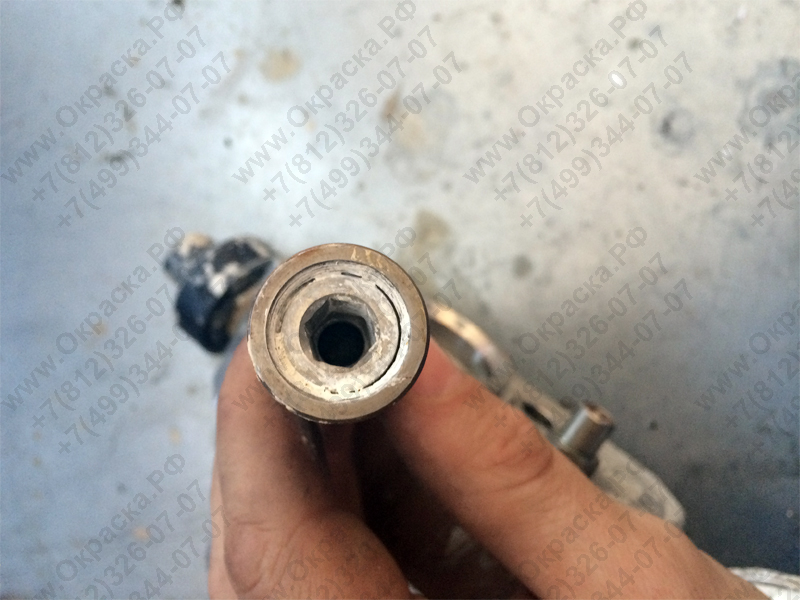

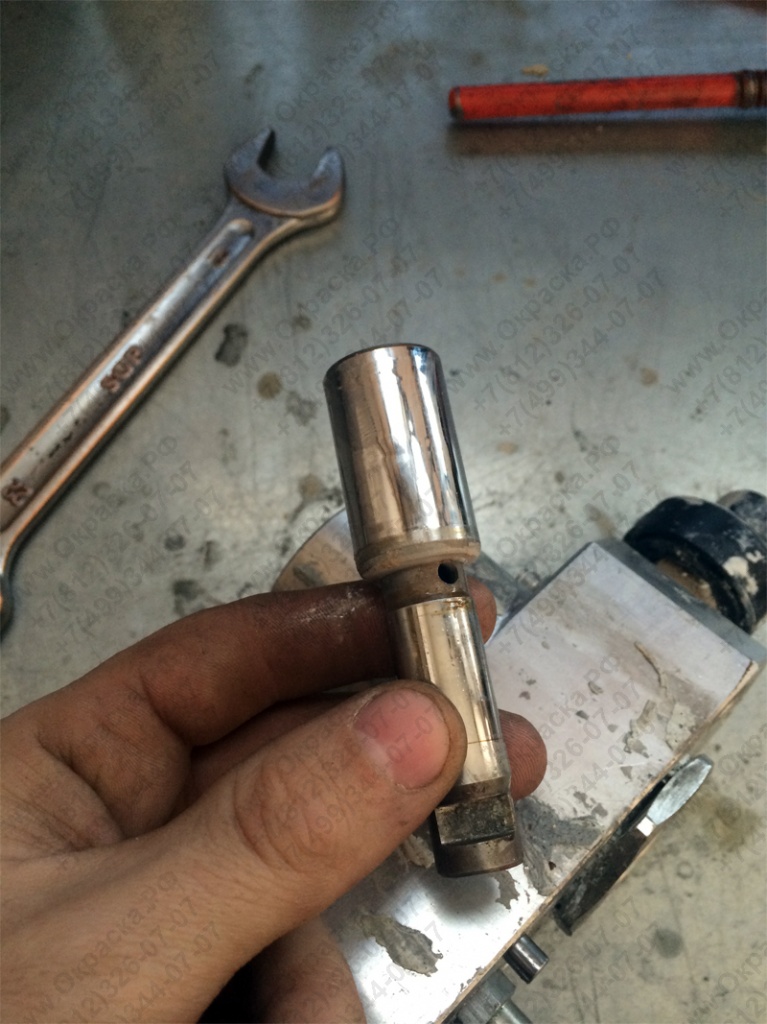

Очистите блок (37) и плунжер (36). При необходимости замените плунжер в сборе (если есть наличие царапин, сильных «потертостей»).
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Очистите блок (37) и плунжер (36). При необходимости замените плунжер в сборе (наличие царапин, сильных «потертостей»).")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "сервис и ремонт окрасочных аппаратов для безвоздушного распыления")

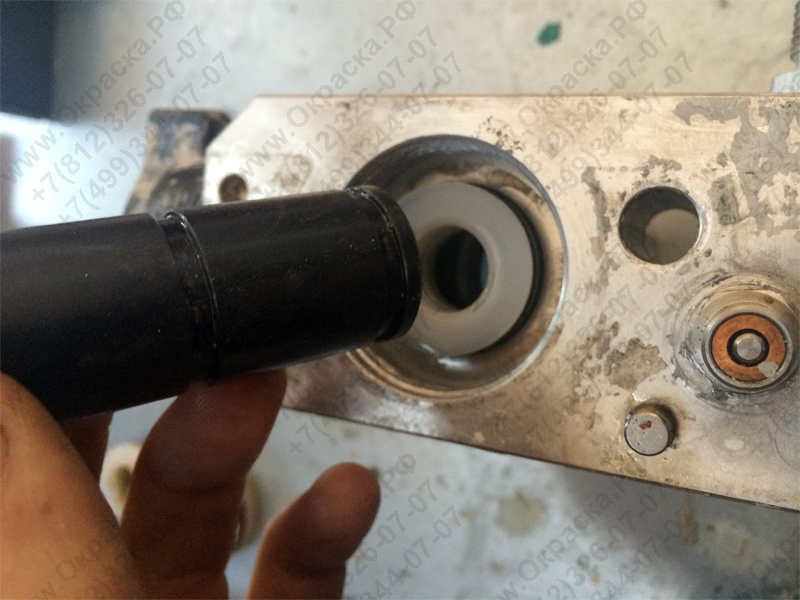

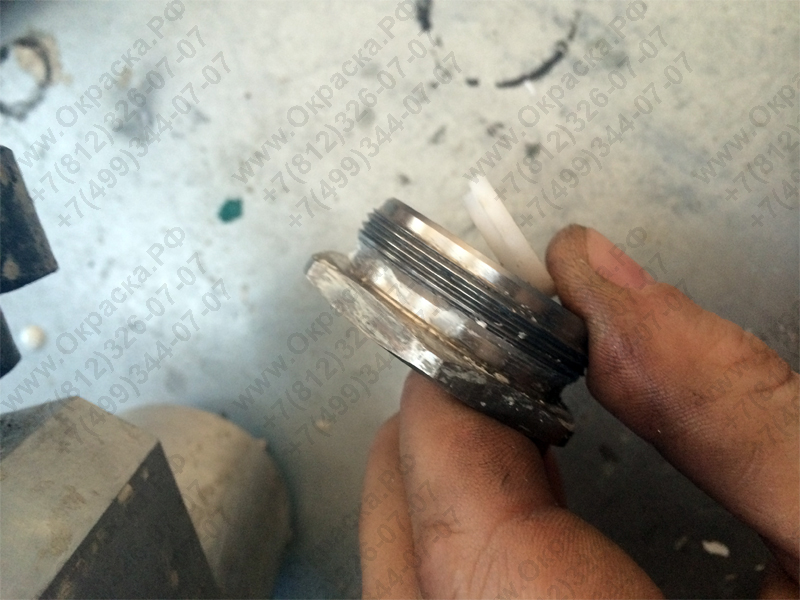

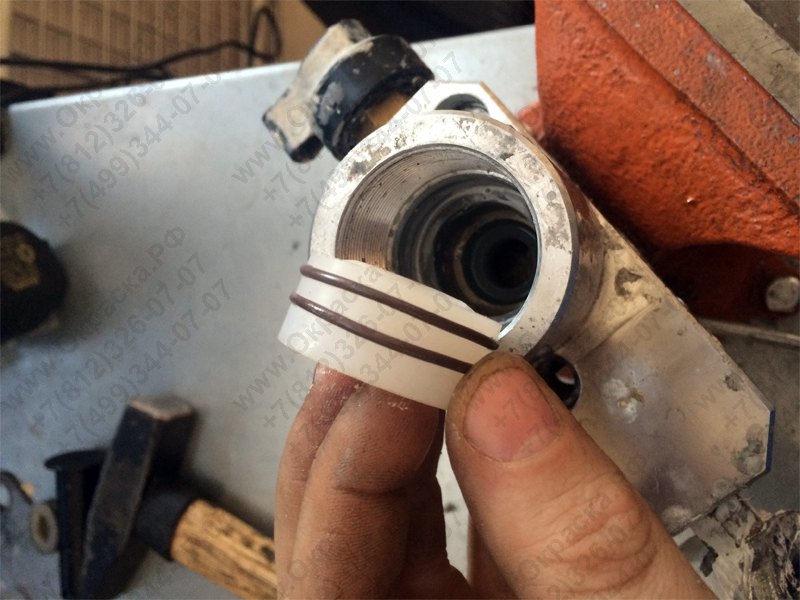

Смажьте новые уплотнения и плунжер маслом для облегчения монтажа. Установите уплотнение (33) в гайку (32). Установите комплект новых уплотнений в блок (38)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Смажьте новые уплотнения и плунжер маслом для облегчения монтажа. Установите уплотнение (33) в гайку (32). Установите комплект новых уплотнений в блок (38)")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Смажьте новые уплотнения и плунжер маслом для облегчения монтажа. Установите уплотнение (33) в гайку (32). Установите комплект новых уплотнений в блок (38)")

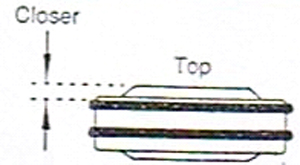

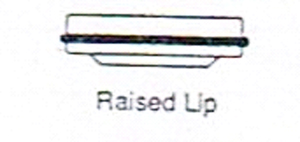

Верхнее уплотнение (меньшего диаметра) установите «губой» вниз
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Верхнее уплотнение (меньшего диаметра) установите «губой» вниз,")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Верхнее уплотнение (меньшего диаметра) установите «губой» вниз,")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Верхнее уплотнение (меньшего диаметра) установите «губой» вниз,")
нижнее уплотнение «губой» вверх, т.е. внутрь блока
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "сервис и ремонт окрасочных аппаратов для безвоздушного распыления")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "нижнее уплотнение «губой» вверх, т.е. внутрь блока")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "нижнее уплотнение «губой» вверх, т.е. внутрь блока")

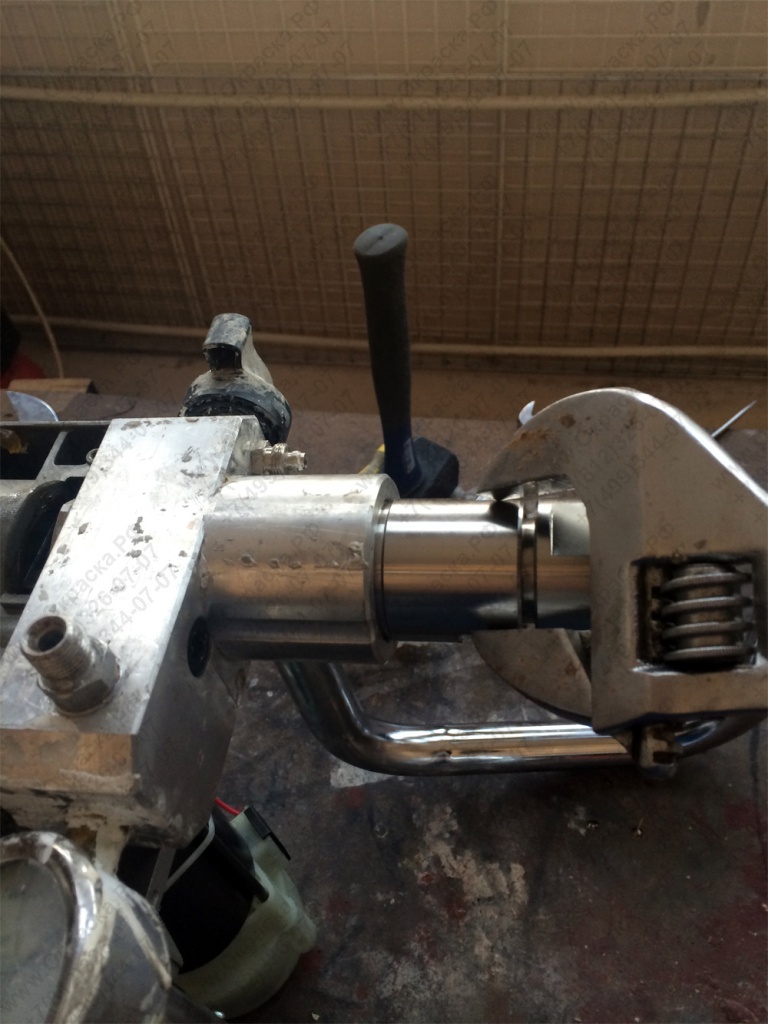

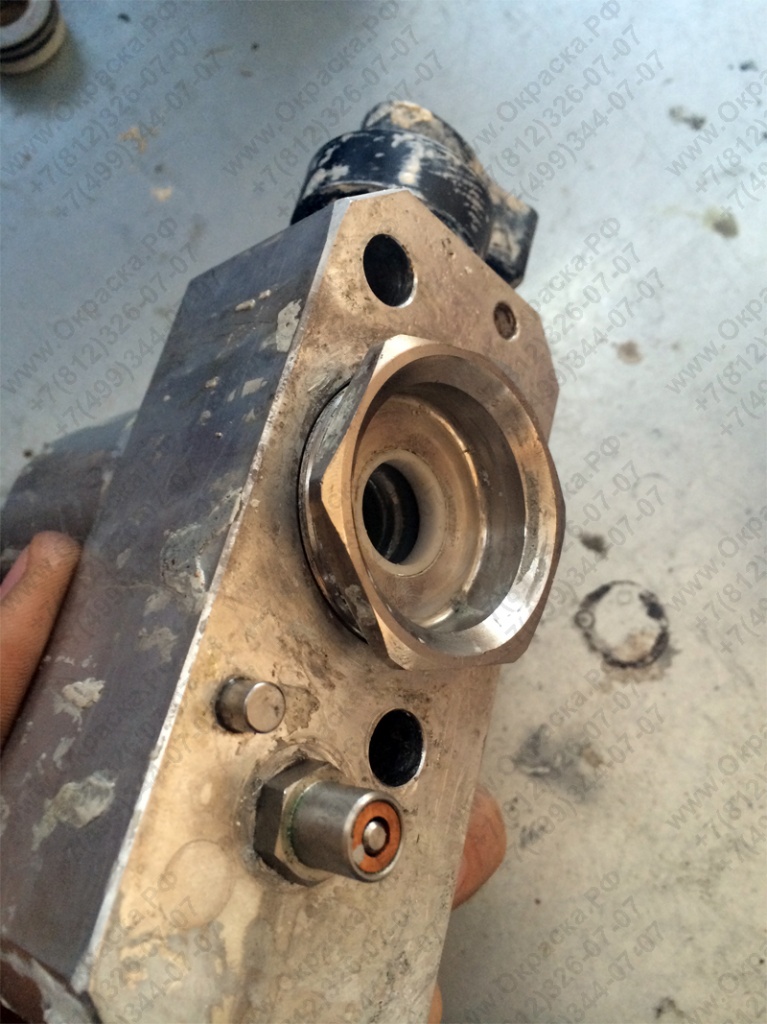

Закрутите гайку (32)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Закрутите гайку (32)")

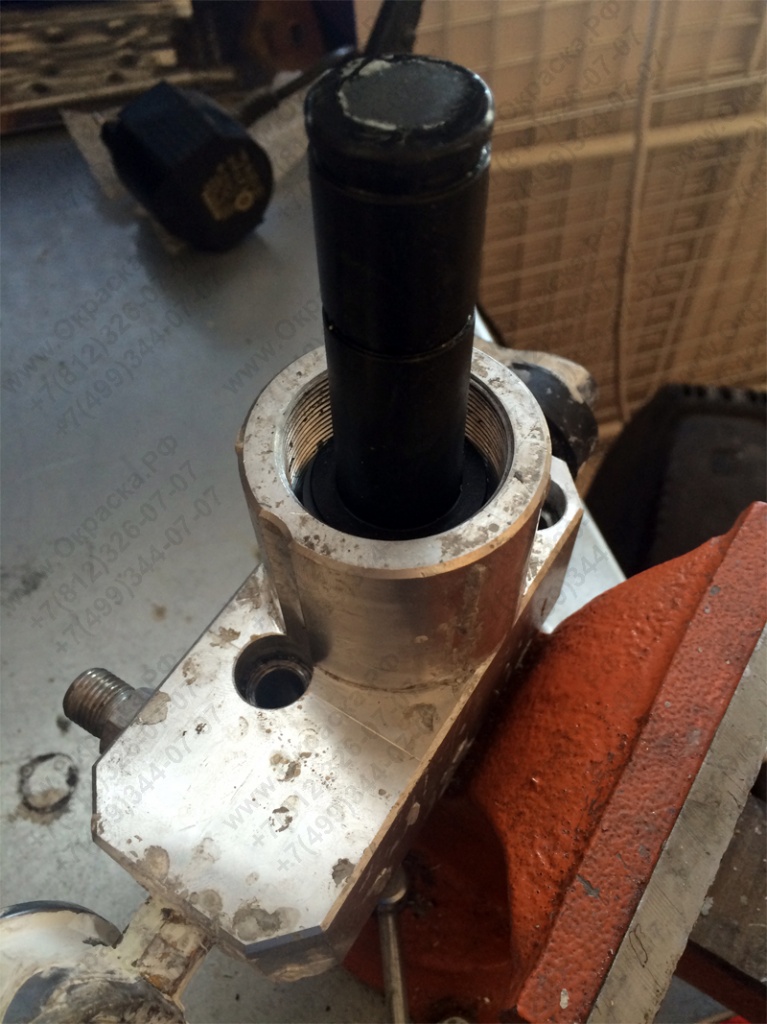

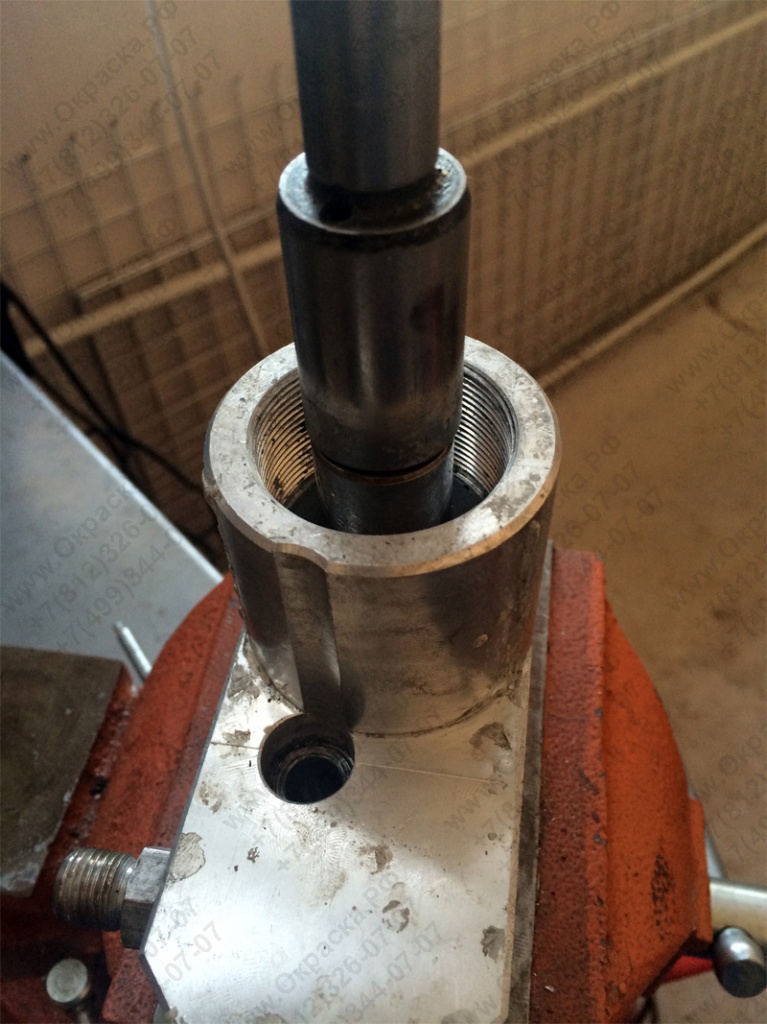

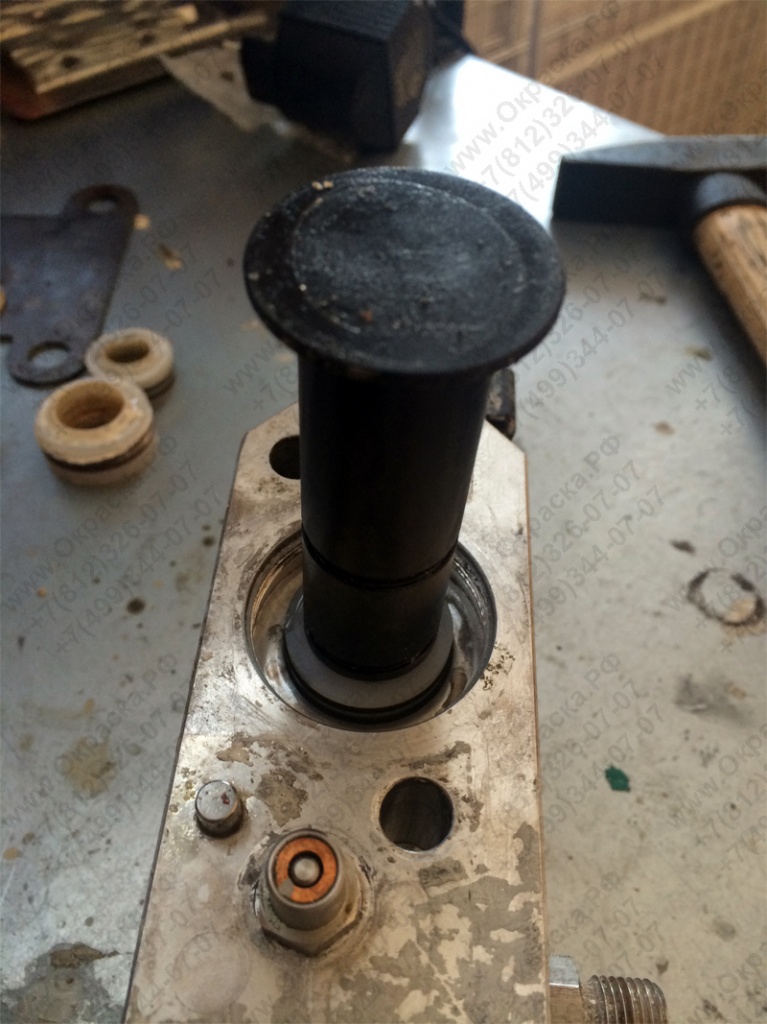

Расположите плунжер в блоке так, чтобы «Т»-образный хвостовик совмещался с соответствующим отверстием в обойме шатуна (31). Забейте плунжер в уплотнения, используя киянку. Поршень туго заходит в уплотнения, смажьте маслом плунжер.
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Расположите плунжер в блоке так, чтобы «Т»-образный хвостовик совмещался с соответствующим отверстием в обойме шатуна (31). Забейте плунжер в уплотнения, используя киянку. Поршень туго заходит в уплотнения, смажьте маслом плунжер")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Расположите плунжер в блоке так, чтобы «Т»-образный хвостовик совмещался с соответствующим отверстием в обойме шатуна (31). Забейте плунжер в уплотнения, используя киянку. Поршень туго заходит в уплотнения, смажьте маслом плунжер")
Установите блок (37) в сборе с плунжером. Задвиньте «Т» образный хвостовик в отверстие обоймы и поднимите блок, используя вращение крыльчатки. Штифты (13) должны совпасть с отверстиями в корпусе (9).
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Установите блок (37) в сборе с плунжером. Задвиньте «Т» образный хвостовик в отверстие обоймы и поднимите блок, используя вращение крыльчатки. Штифты (13) должны совпасть с отверстиями в корпусе (9).")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Установите блок (37) в сборе с плунжером. Задвиньте «Т» образный хвостовик в отверстие обоймы и поднимите блок, используя вращение крыльчатки. Штифты (13) должны совпасть с отверстиями в корпусе (9).")
Закрутите винты (45)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Закрутите винты (45)")
Установите клапан (44) и крышку (17)
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Установите клапан (44) и крышку (17)")
![сервис и ремонт окрасочных аппаратов для безвоздушного распыления]( "Установите клапан (44) и крышку (17)")
:-)
